🌬️ External Static Pressure (ESP) คืออะไร และสำคัญอย่างไร

🔹 External Static Pressure (ESP) คืออะไร
ESP คือ แรงดันสถิตรวมที่พัดลมต้องเอาชนะแบบ “ภายนอกตัวพัดลม”
หมายถึง ความต้านทานของระบบท่อลมและอุปกรณ์ทั้งหมด ที่ต่ออยู่กับพัดลม
พูดง่าย ๆ
ESP = ภาระงานของระบบที่พัดลมต้องดันลมผ่าน
คำนิยามเชิงเทคนิค

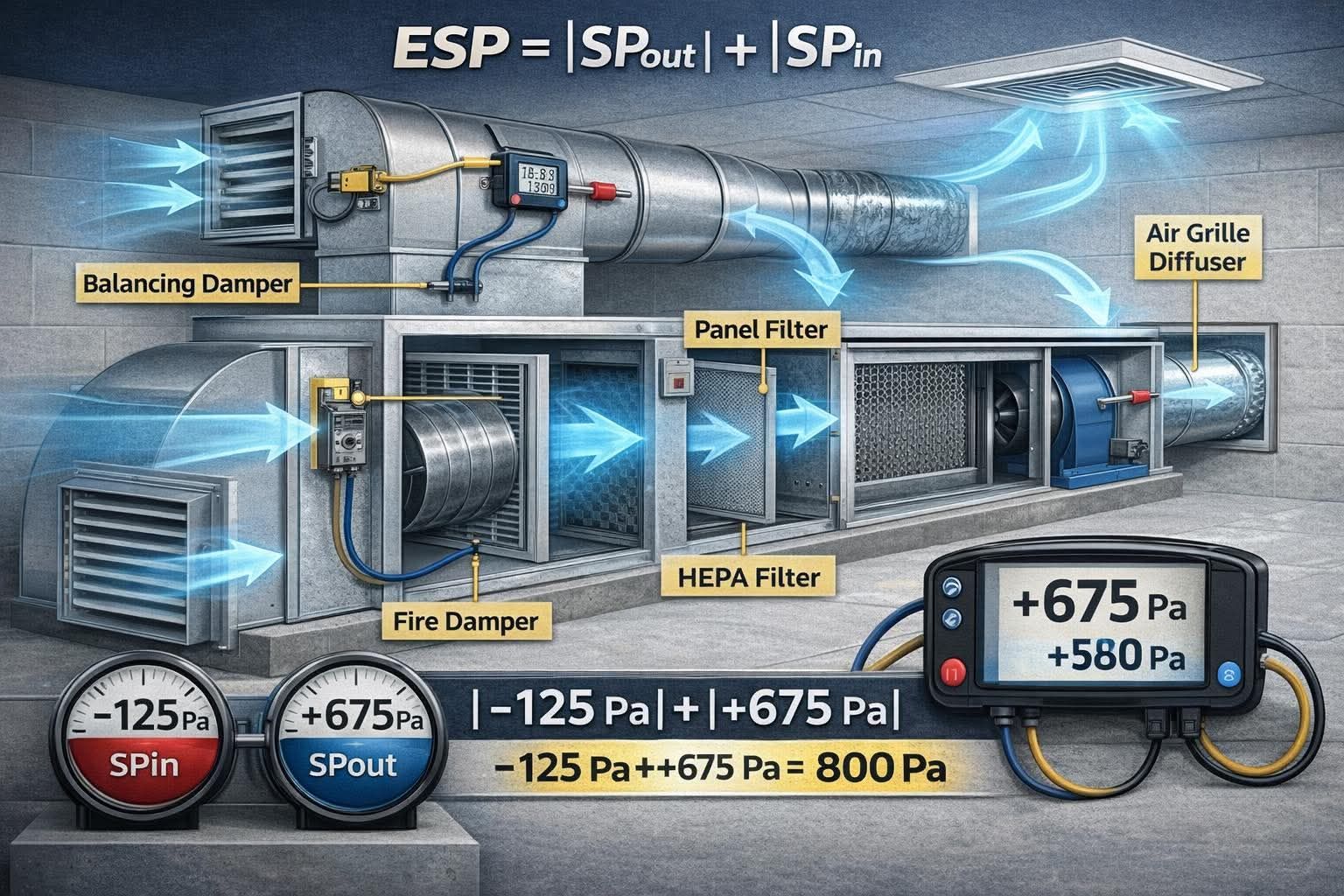

\boxed{\text{ESP} = |SP_{Fan\,Out}| + |SP_{Fan\,In}|}
 • Fan In → ค่าแรงดันลบ (–)
 • Fan Out → ค่าแรงดันบวก (+)

🔹 ESP มาจากอะไรบ้าง
ESP เกิดจาก Pressure Loss ของอุปกรณ์เหล่านี้
 • 🌀 ท่อลม (ยาว / เล็ก / ผิวหยาบ)
 • ↪️ ข้องอ, ที, Transition
 • 🔲 Damper, Fire Damper
 • 🧱 Filter, HEPA, Silencer
 • 🪟 Grille, Diffuser, Louver
 • 🧊 Coil เย็น / ร้อน
ยิ่งอุปกรณ์เยอะ → ESP ยิ่งสูง

🔹 ทำไม ESP ถึง “สำคัญมาก”
1️⃣ กำหนดปริมาณลมจริง (CFM)
 • ESP สูงขึ้น → Operating Point บน Fan Curve เลื่อนไปซ้าย
 • ผลคือ ลมลดทันที
👉 ลมหายส่วนใหญ่ ไม่ได้เกิดจากพัดลมเสีย
แต่เกิดจาก ESP จริงสูงกว่าแบบ

2️⃣ มีผลต่อการเลือกพัดลม
การเลือกพัดลมต้องอิง:
 • Airflow (CFM)
 • ESP (Pa หรือ in.w.g.)
ถ้า ESP ประเมินต่ำ:
 • พัดลมเล็กไป
 • หน้างานลมไม่ถึง
 • ต้องเร่งรอบ → เสียงดัง / กินไฟ / อายุสั้น

3️⃣ มีผลต่อพลังงาน (Energy)
 • ESP สูง → ต้องใช้ RPM / kW สูงขึ้น
 • ESP ลดได้ 10–20%
→ ประหยัดไฟพัดลมได้ หลายสิบ %

4️⃣ ใช้ตรวจสอบคุณภาพงานติดตั้ง
เทียบค่า ความหมาย
ESP จริง ≈ ESP แบบ งานติดตั้งดี
ESP จริง > แบบ ท่อลม/อุปกรณ์มี Loss แฝง
ESP จริง < แบบ อาจ Oversize / Damper เปิดมาก

🔹 ตัวอย่างภาพจำง่าย
 • แบบออกแบบ:
 • 10,000 CFM @ 500 Pa
 • หน้างานวัดได้:
 • ESP จริง = 700 Pa
👉 พัดลมจะให้ลม น้อยกว่า 10,000 CFM แน่นอน

🔹 ESP ต่างจาก Static Pressure ยังไง
คำ ความหมาย
Static Pressure (SP) แรงดัน ณ จุดใดจุดหนึ่ง
External Static Pressure (ESP) SP รวมที่พัดลมต้องเอาชนะแบบภายนอก

📌 สรุปสั้นแบบวิศวกร
ESP = ภาระของระบบท่อลม
ESP เป็นตัวกำหนดว่า “พัดลมจะให้ลมได้จริงเท่าไร”
วัด ESP เป็น → รู้ทันทีว่าลมหายเพราะอะไรคลิกที่นี้เพื่อพิมพ์ข้อความระบบ
