ระบบปั๊มน้ำในงาน Chiller เป็นหนึ่งในหัวใจสำคัญของระบบปรับอากาศแบบน้ำเย็น (Chilled Water System) ซึ่งช่วยส่งน้ำเย็นจาก Chiller ไปยัง AHU/FCU เพื่อแลกเปลี่ยนความร้อน และส่งน้ำกลับมาเข้าสู่ Chiller อีกครั้ง เพื่อทำความเย็นใหม่

🔧 ระบบปั๊มน้ำในงาน Chiller แบ่งได้เป็น 3 ระบบหลัก

1. Chilled Water Pump (CHWP)
   • หน้าที่: ส่ง น้ำเย็น จาก Chiller ไปยัง AHU / FCU
   • วนกลับ Chiller หลังแลกเปลี่ยนความร้อนแล้ว
   • ใช้กับระบบอาคารสำนักงาน โรงพยาบาล ห้างสรรพสินค้า
2. Condenser Water Pump (CWP)
   • หน้าที่: ส่งน้ำหล่อเย็นไปแลกเปลี่ยนความร้อนกับ คอนเดนเซอร์ ของ Chiller
   • แล้วนำกลับไปปล่อยความร้อนที่ Cooling Tower
   • จำเป็นในระบบที่ใช้ Water-Cooled Chiller
3. Primary / Secondary Pump System (เฉพาะในระบบขนาดใหญ่)
   • Primary Pump: หมุนเวียนน้ำเฉพาะใน Chiller loop
   • Secondary Pump: ส่งน้ำเย็นไปใช้ใน AHU / FCU
   • แยกวงจร เพื่อความยืดหยุ่นในการทำงานของหลาย Chiller

⸻

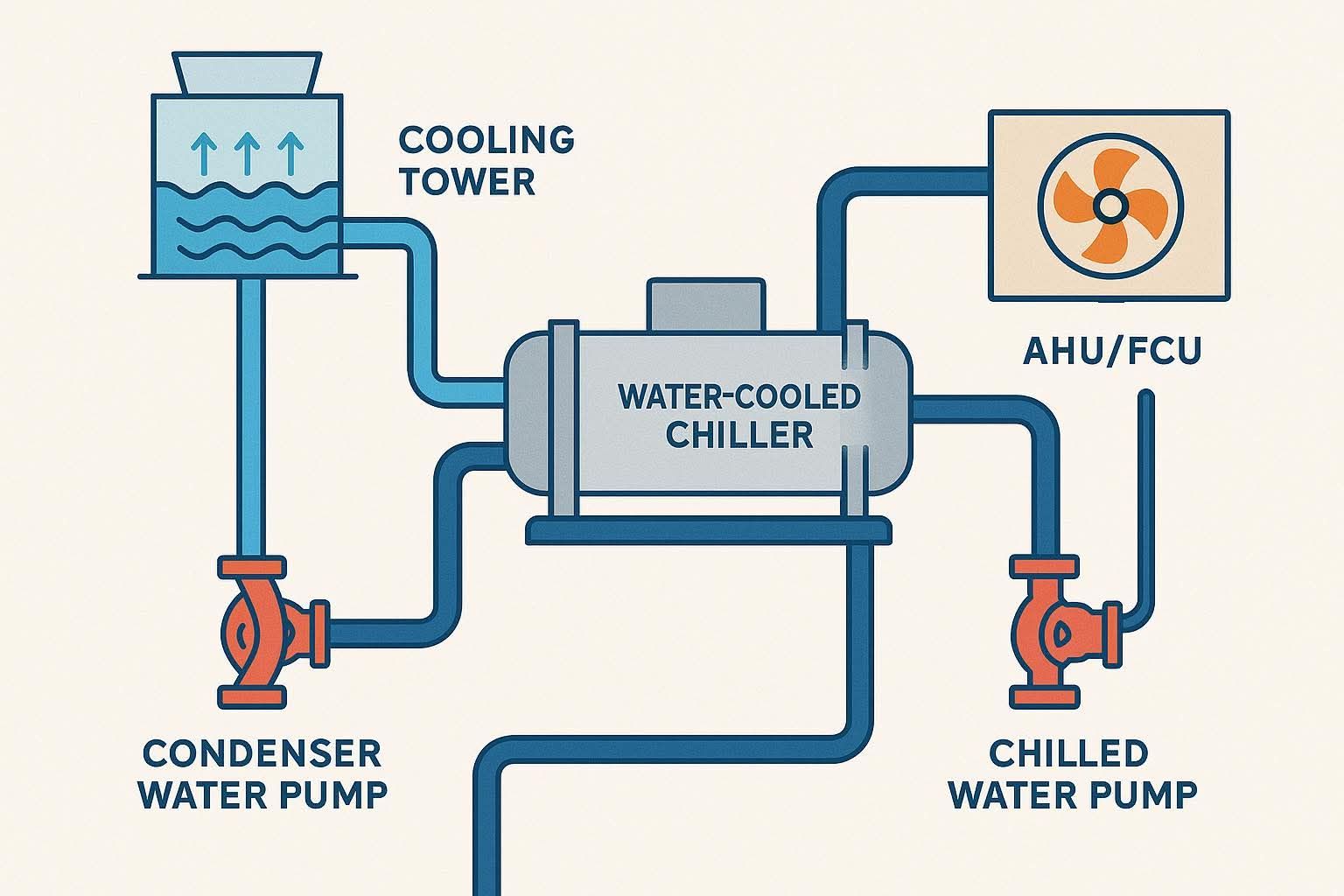

🔄 แผนผังการทำงานแบบเข้าใจง่าย

[Cooling Tower]
↓↑
[Condenser Water Pump]
↓↑
[Water-Cooled Chiller]
↓↑
[Chilled Water Pump] ──→ [AHU / FCU] ──→ กลับเข้า Chiller

หรือถ้าใช้แบบ Primary/Secondary

[Primary CHWP] ↔ [Chiller] ↔ [Secondary CHWP] → [AHU/FCU]

⸻

💡 เทคนิคที่ควรรู้
• ใช้ VFD (Variable Frequency Drive) ควบคุมปั๊ม เพื่อลดพลังงานในช่วงโหลดน้อย
• ติดตั้ง Check Valve และ Balance Valve ป้องกันน้ำย้อนและควบคุม Flow
• ระบบขนาดใหญ่ใช้ Differential Pressure Sensor เพื่อควบคุมความดันของน้ำในท่อ

⸻

🧊 ตัวอย่างการเลือกขนาดปั๊ม
• Flow rate (Q): คำนวณจากโหลดความเย็น (RT)
Q = \frac{\text{RT} \times 3.517}{\text{ΔT} \times 4.186}
หรือคร่าวๆ:
Q \approx \text{RT} \times 2.4 \, \text{(LPM)}
• Head (H): คำนวณตามความยาวท่อ + friction loss + อุปกรณ์

⸻

📌 สรุปสั้น

ปั๊ม ทำหน้าที่ ใช้กับระบบ
CHWP หมุนเวียนน้ำเย็น ทุกระบบ
CWP หมุนเวียนน้ำหล่อเย็น เฉพาะ Water-cooled
Primary/Secondary แยกวงจรทำงานอิสระ ระบบใหญ่

⸻
