ขั้นตอนการวัด ESP (External Static Pressure) ที่ Fan In / Fan Out

🔹 Step 1 : เตรียมอุปกรณ์
 • Manometer / Differential Pressure Gauge
 • Static Pressure Probe หรือ Pitot Tube
 • สายยาง + จุกอุดรูท่อ

🔹 Step 2 : เลือกตำแหน่งวัด Fan In (ด้านดูด)
 • วัดที่ท่อลม ก่อนเข้าพัดลม
 • ระยะเหมาะสม ≈ 1–2D จาก Inlet
 • ค่าแรงดันจะเป็น ค่าลบ (–)

🔹 Step 3 : เลือกตำแหน่งวัด Fan Out (ด้านจ่าย)
 • วัดที่ท่อลม หลังพัดลม
 • ระยะเหมาะสม ≈ 2–3D จาก Outlet
 • ค่าแรงดันจะเป็น ค่าบวก (+)

🔹 Step 4 : วิธีการวัดและอ่านค่า
 • เจาะรูท่อ Ø6–8 mm
 • ใส่ Probe ตั้งฉากกับทิศทางลม
 • Zero เกจก่อนวัด
 • บันทึกค่า
 • SP_in = –xxx Pa
 • SP_out = +yyy Pa

🔹 Step 5 : คำนวณค่า ESP จริง\boxed{ESP = |SP_{in}| + |SP_{out}|}

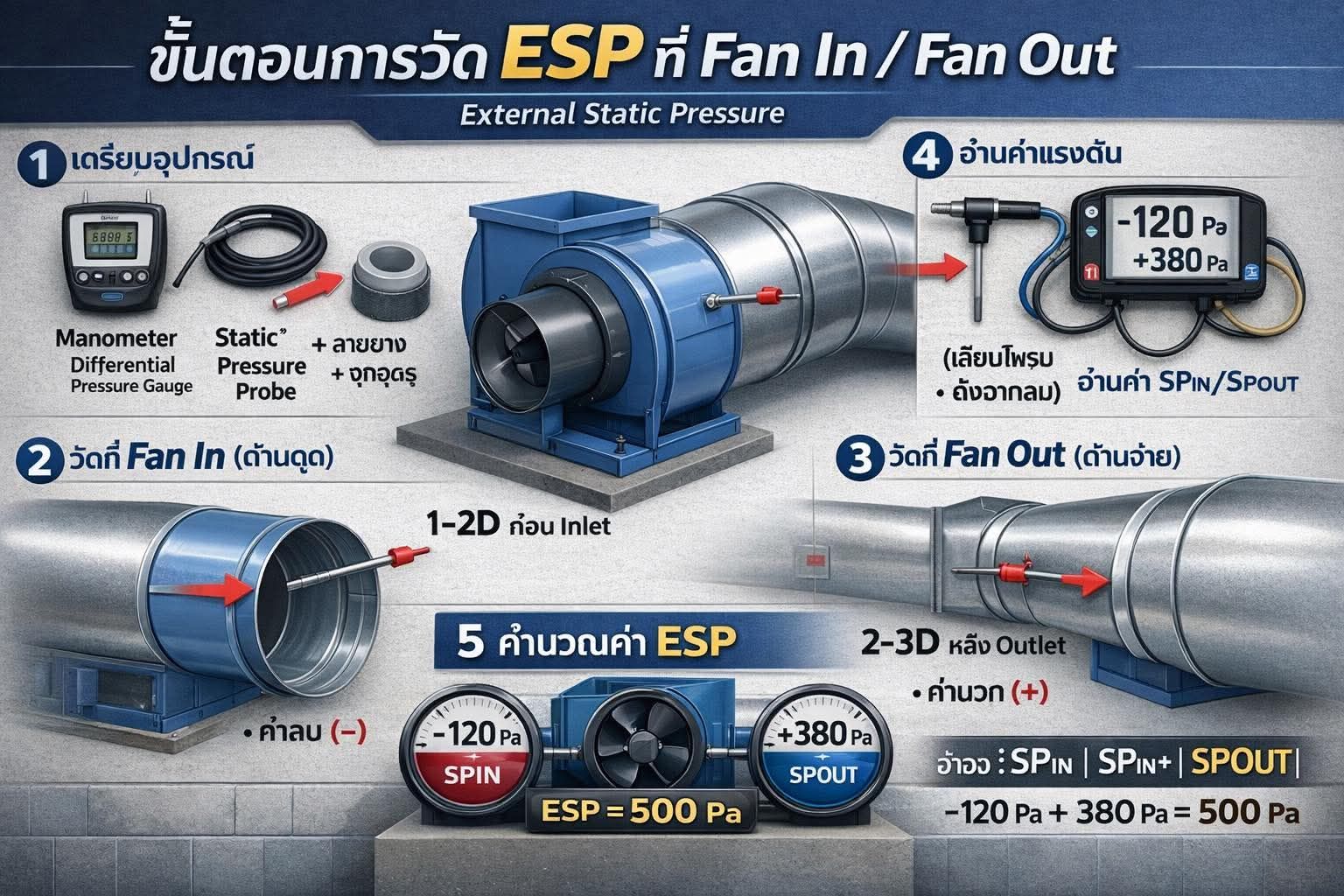

ตัวอย่างในภาพ
 • SP_in = –120 Pa
 • SP_out = +380 Pa
👉 ESP = 500 Pa

📌 ภาพจำสั้น ๆ สำหรับสอน/หน้างาน
🔹 วัดแรงดันสถิต ก่อน Fan + หลัง Fan
🔹 ไม่วัดบนตัวพัดลม
🔹 เอาค่าสัมบูรณ์มาบวกกัน = ESP จริงคลิกที่นี้เพื่อพิมพ์ข้อความระบบ
