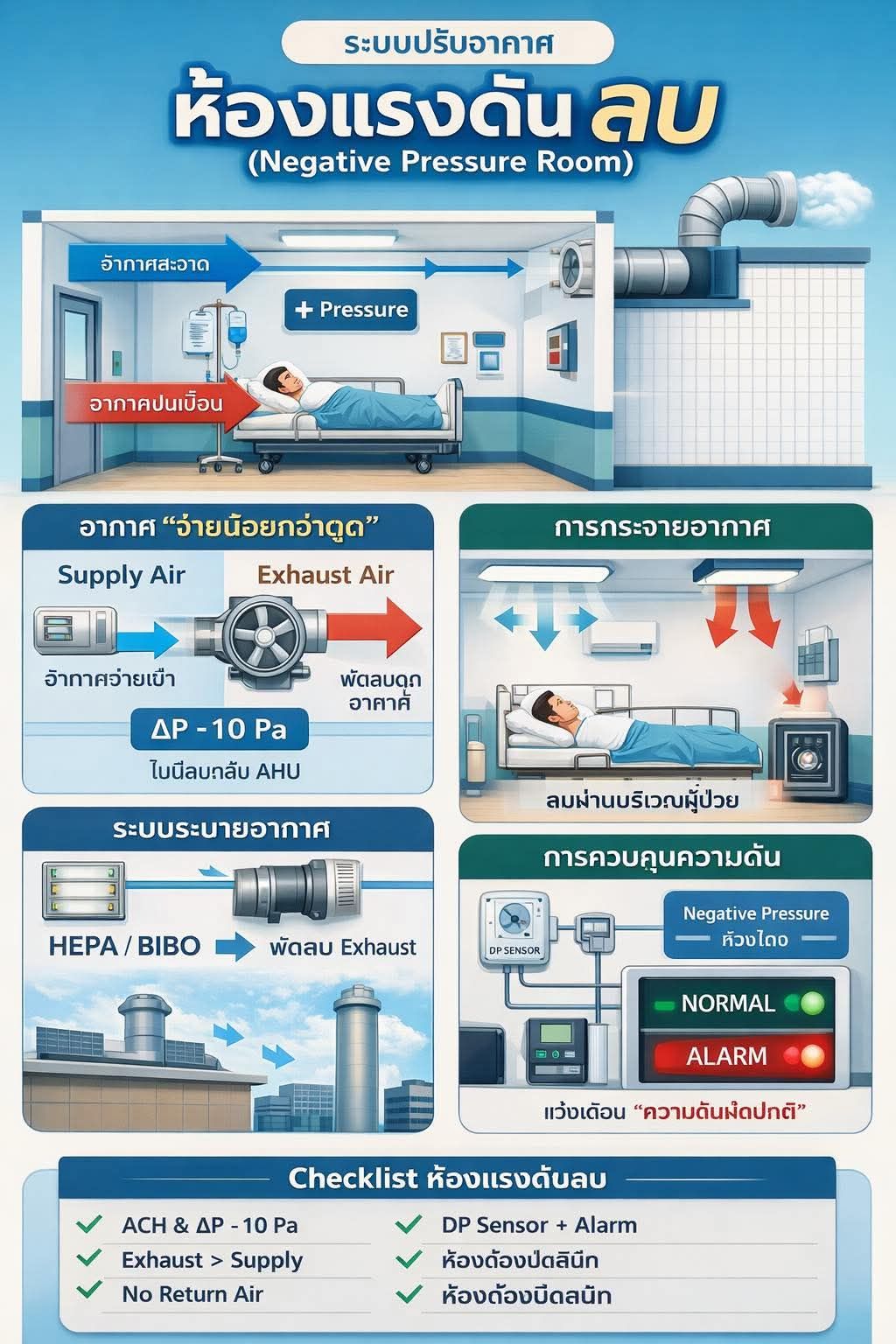

1) Concept ห้องแรงดันลบ (ภาพรวมการไหลของอากาศ)จุดที่ภาพต้องสื่อ
 • ลูกศรอากาศไหล จากทางเดิน → เข้าห้อง
 • ห้องมีสัญลักษณ์ Pressure (-)
 • อากาศไม่ไหลย้อนออกไปโถง
 • ประตูปิด = ระบบทำงานสมบูรณ์

2) ความสัมพันธ์ Supply – Exhaust (หัวใจของระบบ) แนวคิดจากภาพ
 • Supply น้อยกว่า Exhaust
 • Exhaust fan เป็นตัว “ดึง” ความดัน
 • ΔP ติดลบ (-5 ถึง -15 Pa)
 • ไม่มี Return Air กลับ AHU

3) การจัดตำแหน่งหัวจ่าย–หัวดูด (Air Distribution) ภาพควรเห็น
 • Supply อยู่ฝั่งสะอาด / ด้านบน
 • Exhaust อยู่ใกล้แหล่งปนเปื้อน (เตียง / จุดทำงาน / ระดับต่ำ)
 • ลมไหลผ่านคน → แล้วถูกดูดทิ้ง
 • ไม่มี short circuit

4) ระบบ Exhaust + การปล่อยลมทิ้ง Key message ในภาพ
 • Exhaust แยกเฉพาะ
 • ผ่าน HEPA / BIBO (กรณีห้องเสี่ยง)
 • ปล่อยเหนือหลังคา ห่างช่องลมเข้า
 • ไม่ Recirculate

5) ระบบควบคุมความดัน (Control & Sensor)สิ่งที่ภาพต้องสื่อ
 • DP Sensor วัดระหว่าง ห้อง ↔ โถง
 • Exhaust Fan + VSD คุมความดัน
 • มีไฟ/จอแสดงสถานะ NORMAL / ALARM
 • เตือนเมื่อประตูเปิดค้าง หรือ ΔP หลุด

6) ภาพสรุป Checklist (สำหรับวิศวกรหน้างาน)สรุปจากภาพเดียว
 • ACH ตามประเภทห้อง
 • Exhaust > Supply
 • No Return Air
 • DP Control + Alarm
 • ห้องต้อง airtight
 • TAB & Commissioning
